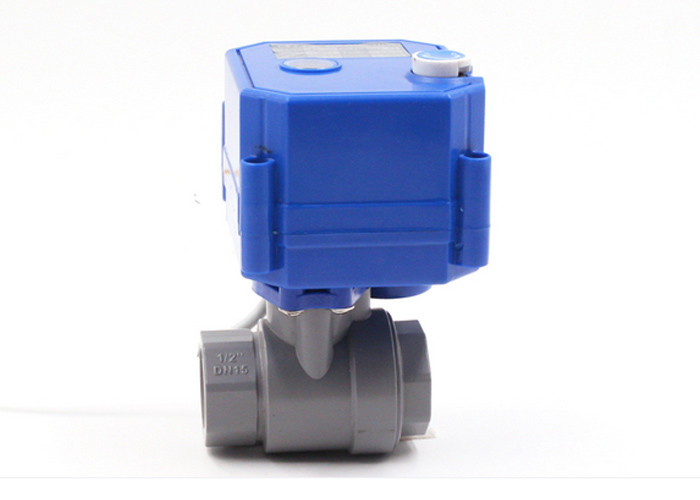

DN15 messingsstreek het Verwarmen Kleppen PN10 Mini Motorized Hydronic Control IP65

DN15 messingsstreek het Verwarmen Kleppen, PN10, Actuator voor de Controle van vloer Verwarmingssystemen



Productomschrijving



De streekklep is één van mini gemotoriseerde klepactuator, die als een speciale klep functioneert die de stroom van water door een verwarmingssysteem regelt. Wanneer de klep wordt gesloten, zal het de stroom van water aan uw radiators volledig blokkeren zodat zij koud blijven. Wanneer het open is, wordt het warme water toegestaan vloeien door om uw huis omhoog te verwarmen.



Eigenschappen

1. Extreme lange de dienstlevensduur;

2. De handopheffing, de klep kan worden in werking gesteld wanneer stroomuitval;

3. Miniafmeting en positieindicator

4. Goede het verzegelen prestaties, IP65-bijlage



Toepassing

Voordelen

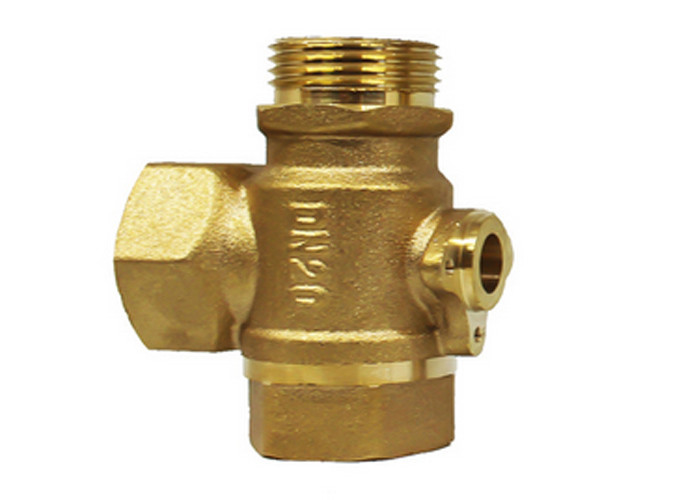

• Het lichaam van de Sturdayklep met redelijk structuurontwerp, en beste te gebruiken materiaal

Nr.	Van ons	Normale producten
De verbinding van de klepschacht	Viervoudige verbindingen	Dubbele verbindingen
Nootverbinding	Auto super anaërobe lijmdeklaag, het Verenigbare torsie aanhalen	Hand anaërobe lijm, ongelijk, niet het verenigbare torsie aanhalen
Verbinding tussen kleplichaam en huisvesting	Verbindingsgroef	niets
Torsie	Regelmatig en licht	Zwaar, niet constant
Drainage	Ja	niets



Technische gegevens

Model	25S
Het werkstroom (mA)	<80>
Bescherming	IP65
Macht (w)	<2>
Stel druk (Mpa) in werking	PN10
Torsie (NM)	2.5
Diameterwaaier (mm)	DN8-DN32 bidirectionele DN8-DN20 met drie richtingen
Open/dichte tijd (s)	<8>
Het werkvoltage (v)	DC3-6V; DC12V; AC/DC9-24V; AC220V; AC85-265V
Vloeibare temperatuur (℃)	0-90
Controlewijze	CR01; CR02; CR03; CR04; CR05



Bedradingsopties

• Twee draden en omgekeerde polariteit (DC3-6V/DC12V/DC24V)

1. Het verbinden SW om TE OPENEN, de klep opent, krijgend de positie, automatisch macht weg, de klep blijft volledig open positie

2. De verbinding SW aan DICHT, de dichte klep, krijgend de positie, automatisch macht weg, de klep blijft zij (volledig) gesloten passenpositie

• Drie draden en twee controlepunten (DC3-6V/DC12V/DC24V)

1. Het verbinden SW om TE OPENEN, de klep opent, krijgend de positie, automatisch macht weg, de klep blijft volledig open positie

2. De verbinding SW aan dicht GESLOTEN, de klep die, de positie, automatisch macht krijgen weg, de klep blijft zij (volledig) gesloten passenpositie

Nota: AC24V/AC220V kan slechts voor 50K-reeks elektrische kleppen worden gebruikt

• Drie draden en één controlepunt (DC3-6V/12V /ADC9-24V /AC220V)

1. Het verbinden SW, de klep opent, krijgend de positie, automatisch macht weg, thevalve blijft volledig open positie

2. Losmakend SW, blijft de klep die dicht, de positie krijgen, automatisch macht weg, de klep zij (volledig) gesloten passenpositie

Nota: Wanneer de macht gelijkstroom-voltage is en de Rode Draden „+“ is, is de Blauwe draad „—“

• Twee draden en macht van terugkeer (DC3-6V/ADC9-24V/AC220V)

1. SW het verbinden, de open klep, wordend de positie en de macht weg automatisch, de klep blijven volledig open/dichte positie

2. SW dicht het losmaken, de klep, wordend de positie en de macht weg automatisch, de klep blijven volledig open/dichte positie

• De vijf dradenmicro conntroller met signaal koppelt terug (DC3-6V/12V/24V)

1. Het verbinden SW en OPEN, de klep opent, krijgend de output van de positie groene draad het OLS-signaal, de controlemechanismetests het signaal OLS, SW met EINDE, de klepeinden verbindt en blijft volledig open positie

2. Het verbinden SW en SLUIT, de dicht klep die, de output van de positie rode draad het krijgen CLS-signaal, de controlemechanismetests het signaal CLS, SW met EINDE, de klepeinden verbindt en volledig dichte positie blijft,

Nota: Gelieve te zorgen de signaaldraden „rood“ ervoor, wordt „zwart“ en „groen“ eerst verbonden, dan verbind de „gele“ machtsdraden en „blauw“.
