Plaats van herkomst: | China |
---|---|
Merknaam: | Runpaq |
Certificering: | CE |
Modelnummer: | 20P1B-T3-15 |
Min. bestelaantal: | 50 stukken |
Prijs: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Verpakking Details: | doos + maste karton + pallet |
Levertijd: | 15-21 dagen |
Betalingscondities: | L/C, T/T, D/A, D/P, Western Union |
Levering vermogen: | 200000 reeksen/maand |
Diameter: | Bidirectioneel: DN8-DN32, Met drie richtingen: Dn8-20 | Het werkdruk: | Mpa 10 bar/PN10/1,0/150 psi |
---|---|---|---|
Voltage: | DC5V/DC12V | macht: | < 2W=""> |
Torsie: | 2 NM | Open/Dichte tijd: | < 8="" Seconds=""> |
Productnaam: | De klep van de verwarmingssysteemcontrole | Gebruik: | Drinkbaar afgesloten water, hydronic verwarmingssysteem, van het de controle vloerverwarmingssysteem |
Hoog licht: | gemotoriseerde kogelklep,SS304 streek het Verwarmen Kleppen,gemotoriseerde Streek het Verwarmen Kleppen |

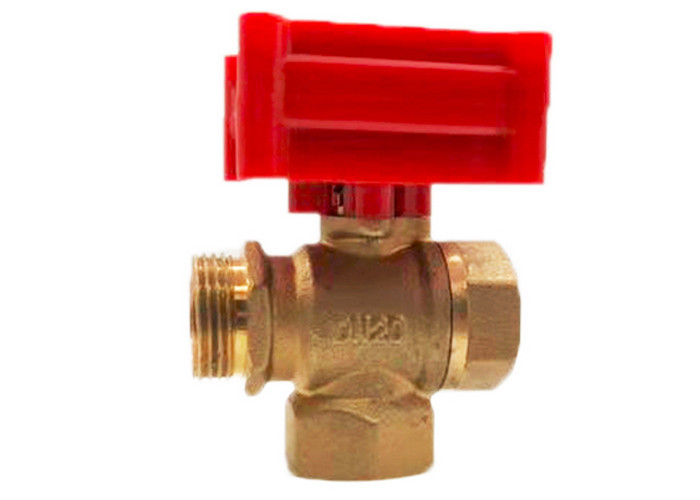

PN10 streek die vlaves, de roestvrije kogelklep van SS304, met gelijkstroom-actuator motor verwarmen
Productomschrijving
Onze streekkleppen worden bestaan uit roestvrije of messingskogelklep en elektrische actuator motor door gelijkstroom of AC. Het verstrekt aan-uit-, normaal open of normaal gesloten controle in gesloten hydronic systemen. De mini gemotoriseerde kogelkleppen kunnen in een grote die verscheidenheid van het verwarmen van en het condenseren van het koelen toepassingen, hoofdzakelijk worden gebruikt voor gebruik met plint, ventilatorrollen, radiators, convectors, luchtmanagers, warmtepompen en stralende toepassingen wordt ontworpen.
Eigenschappen
1. Het reductiemiddel van het alle-metaaltoestel.
2. De outputtorsie is groot, vooral voor het leidingensysteem met grote schaal.
3. Kleine grootte, compacte structuur, compacte verschijning en diverse assemblagemethodes.
4. Het gepatenteerde het lichaamsontwerp van de technologie anti-schaal kan de het schrapen tijd vertragen.
5. Goede het verzegelen prestaties, het verzegelen rang IP65.
Toepassing
Voordelen
Nr. | Van ons | Normale producten |
De verbinding van de klepschacht | Viervoudige verbindingen | Dubbele verbindingen |
Nootverbinding | Auto super anaërobe lijmdeklaag, het Verenigbare torsie aanhalen | Hand anaërobe lijm, ongelijk, niet het verenigbare torsie aanhalen |
Verbinding tussen kleplichaam en huisvesting | Verbindingsgroef | niets |
Torsie | Regelmatig en licht | Zwaar, niet constant |
Drainage | Ja | niets |
Technische gegevens
Model | 20P-1.0B |
Het werkampère (mA) | Maximum 80 |
Bescherming | IP65 |
Macht (w) | <2> |
Stel Druk (Mpa) in werking | PN10 |
Torsie (NM) | 2 |
Diawaaier | DN8-32 (rechtstreeks); Dn15-20 (T-stuk, met drie richtingen) |
Open/dicht (s) | Rechtstreeks: < 7s=""> |
Het werkvolt. (v) | DC3-6V, DC12V |
Media temperaturen (℃) | 0-90 |
Controle | CR01, CR02, CR05 |

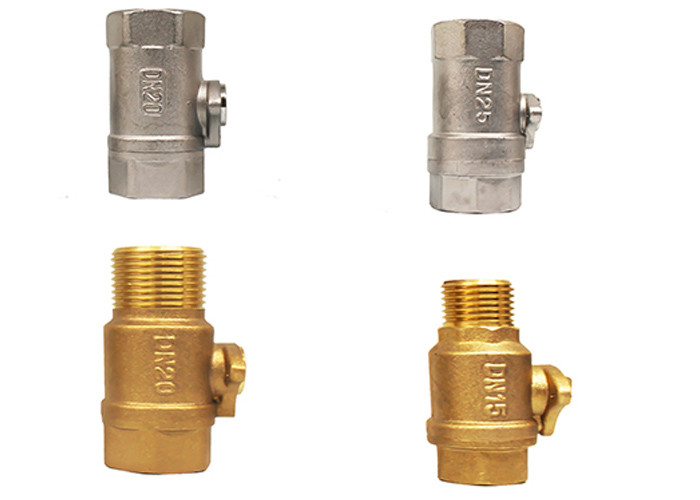

Het materiaal van het kleplichaam | Verbindingshaven | Diameter | D | L | H | W |
(mm) | (Kg) | |||||
Messing | Beide vrouwelijke draad volledige diameter | DN8 | 8 | 46 | 31 | 0,232 |
DN10 | 8 | 46 | 31 | 0,231 | ||
DN15 | 15 | 57 | 38 | 0,308 | ||
DN20 | 15 | 66 | 38 | 0,389 | ||
DN25 | 20 | 72 | 47 | 0,478 | ||
3-way verticaal | DN15 | 12 | 63 | 49 | 0,31 | |
DN20 | 15 | 66 | 53 | 0,367 | ||
Vrouwelijk-mannelijke draad | DN15 | 15 | 63 | 38 | 0,307 | |
DN20 | 15 | 66 | 38 | 0,337 | ||
DN32 | 20 | 76 | 50 | 0,569 | ||
Beide mannelijke draad | DN15 | 15 | 68 | 38 | 0,299 |
Bedradingsopties
1. Het verbinden SW om TE OPENEN, de klep opent, krijgend de positie, automatisch macht weg, de klep blijft volledig open positie
2. De verbinding SW aan DICHT, de dichte klep, krijgend de positie, automatisch macht weg, de klep blijft zij (volledig) gesloten passenpositie
1. Het verbinden SW om TE OPENEN, de klep opent, krijgend de positie, automatisch macht weg, de klep blijft volledig open positie
2. De verbinding SW aan dicht GESLOTEN, de klep die, de positie, automatisch macht krijgen weg, de klep blijft zij (volledig) gesloten passenpositie
Nota: AC24V/AC220V kan slechts voor 50K-reeks elektrische kleppen worden gebruikt
1. Het verbinden SW en OPEN, de klep opent, krijgend de output van de positie groene draad het OLS-signaal, de controlemechanismetests het signaal OLS, SW met EINDE, de klepeinden verbindt en blijft volledig open positie
2. Het verbinden SW en SLUIT, de dicht klep die, de output van de positie rode draad het krijgen CLS-signaal, de controlemechanismetests het signaal CLS, SW met EINDE, de klepeinden verbindt en volledig dichte positie blijft,
Nota: Gelieve te zorgen de signaaldraden „rood“ ervoor, wordt „zwart“ en „groen“ eerst verbonden, dan verbind de „gele“ machtsdraden en „blauw“.
