Plaats van herkomst: | China |
---|---|
Merknaam: | Runpaq |
Certificering: | CE |
Modelnummer: | 20P1D-T3-15 |
Min. bestelaantal: | 50 stukken |
Prijs: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Verpakking Details: | doos + maste karton + pallet |
Levertijd: | 15-21 dagen |
Betalingscondities: | L/C, T/T, D/A, D/P, Western Union |
Levering vermogen: | 200000 reeksen/maand |
Dia (mm): | Bidirectioneel: DN8-DN32, Met drie richtingen: Dn8-20 | Het werkdruk: | Mpa 150 psi/10bar/PN10/1,0 |
---|---|---|---|
het werkstroom: | <80 mA=""> | Voltage: | DC5V/DC12V |
macht: | minder dan 2W | Torsie: | 2nm |
Open/Dichte tijd: | < 7="" seconds=""> | Productnaam: | rechte het verwarmen kleppen |
Hoog licht: | 2NM streek het verwarmen kleppen,DN8 streek het Verwarmen Kleppen,de klep van de centrale verwarmingstreek |

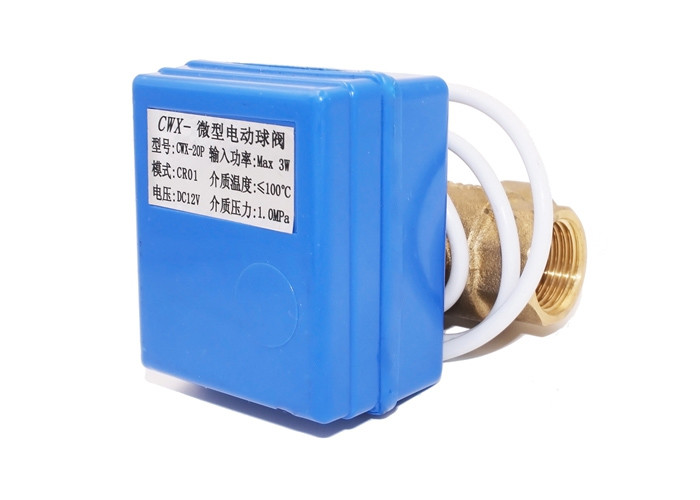

Elektrische streek het verwarmen kleppen, de autoklep van de verwarmercontrole door messingskogelklep met actuator
Productomschrijving
Typisch, de verwarmingssystemen met streekkleppen, zullen met twee of meer streekkleppen (gewoonlijk maar niet altijd gelegen dicht bij de het verwarmen boiler) en één enkele circulatiediepomp worden geïnstalleerd (gewoonlijk op het terugkeereind wordt gevestigd van warm water het door buizen leiden dicht bij de het verwarmen boiler).
Eigenschappen
1. Extreme lange de dienstlevensduur;
2. De handopheffing, de klep kan worden in werking gesteld wanneer stroomuitval;
3. Miniafmeting en positieindicator
4. Goede het verzegelen prestaties, IP65-bijlage
Toepassing
Voordelen
Nr. | Van ons | Normale producten |
De verbinding van de klepschacht | Viervoudige verbindingen | Dubbele verbindingen |
Nootverbinding | Auto super anaërobe lijmdeklaag, het Verenigbare torsie aanhalen | Hand anaërobe lijm, ongelijk, niet het verenigbare torsie aanhalen |
Verbinding tussen kleplichaam en huisvesting | Verbindingsgroef | niets |
Torsie | Regelmatig en licht | Zwaar, niet constant |
Drainage | Ja | niets |
Technische gegevens
Model | 20P-1.0D |
Het werkampère (mA) | Maximum 80 |
Bescherming | IP65 |
Macht (w) | <2> |
Stel Druk (Mpa) in werking | PN10 |
Torsie (NM) | 2 |
Diawaaier | DN8-32 (rechtstreeks); Dn15-20 (T-stuk, met drie richtingen) |
Open/dicht (s) | Rechtstreeks: < 7s=""> |
Het werkvolt. (v) | DC3-6V, DC12V |
Media temperaturen (℃) | 0-90 |
Controle | CR01, CR02, CR05 |
Het materiaal van het kleplichaam | Verbindingshaven | Diameter | D | L | H | W |
(mm) | (Kg) | |||||
Messing | Beide vrouwelijke draad volledige diameter | DN8 | 8 | 46 | 31 | 0,232 |
DN10 | 8 | 46 | 31 | 0,231 | ||
DN15 | 15 | 57 | 38 | 0,308 | ||
DN20 | 15 | 66 | 38 | 0,389 | ||
DN25 | 20 | 72 | 47 | 0,478 | ||
3-way verticaal | DN15 | 12 | 63 | 49 | 0,31 | |
DN20 | 15 | 66 | 53 | 0,367 | ||
Vrouwelijk-mannelijke draad | DN15 | 15 | 63 | 38 | 0,307 | |
DN20 | 15 | 66 | 38 | 0,337 | ||
DN32 | 20 | 76 | 50 | 0,569 | ||
Beide mannelijke draad | DN15 | 15 | 68 | 38 | 0,299 |
Bedradingsopties
1. Het verbinden SW om TE OPENEN, de klep opent, krijgend de positie, automatisch macht weg, de klep blijft volledig open positie
2. De verbinding SW aan DICHT, de dichte klep, krijgend de positie, automatisch macht weg, de klep blijft zij (volledig) gesloten passenpositie
1. Het verbinden SW om TE OPENEN, de klep opent, krijgend de positie, automatisch macht weg, de klep blijft volledig open positie
2. De verbinding SW aan dicht GESLOTEN, de klep die, de positie, automatisch macht krijgen weg, de klep blijft zij (volledig) gesloten passenpositie
Nota: AC24V/AC220V kan slechts voor 50K-reeks elektrische kleppen worden gebruikt
1.Connecting SW, de klep opent, krijgend de positie, automatisch macht weg, thevalve blijft volledig open positie
2.Disconnecting SW die, de dichte klep, de positie, automatisch macht krijgen weg, de klep blijft zij (volledig) gesloten passenpositie
Nota: Wanneer de macht gelijkstroom-voltage is en de Rode Draden „+“ is, is de Blauwe draad „—“
1. SW het verbinden, de open klep, wordend de positie en de macht weg automatisch, de klep blijven volledig open/dichte positie
2. SW dicht het losmaken, de klep, wordend de positie en de macht weg automatisch, de klep blijven volledig open/dichte positie
1. Het verbinden SW en OPEN, de klep opent, krijgend de output van de positie groene draad het OLS-signaal, de controlemechanismetests het signaal OLS, SW met EINDE, de klepeinden verbindt en blijft volledig open positie
2. Het verbinden SW en SLUIT, de dicht klep die, de output van de positie rode draad het krijgen CLS-signaal, de controlemechanismetests het signaal CLS, SW met EINDE, de klepeinden verbindt en volledig dichte positie blijft,
Nota: Gelieve te zorgen de signaaldraden „rood“ ervoor, wordt „zwart“ en „groen“ eerst verbonden, dan verbind de „gele“ machtsdraden en „blauw“.
