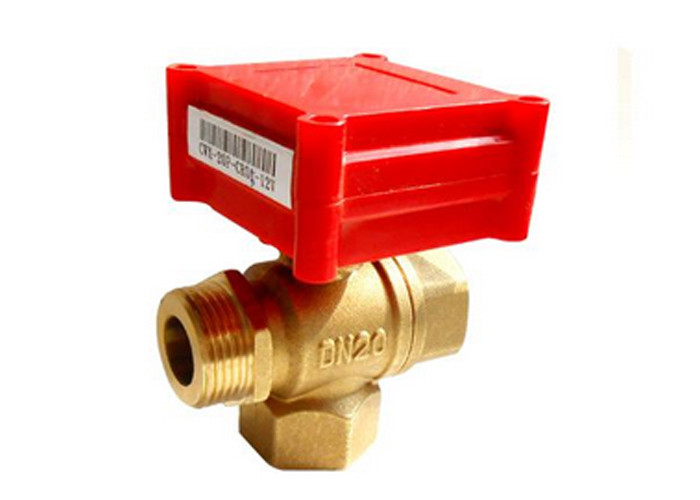

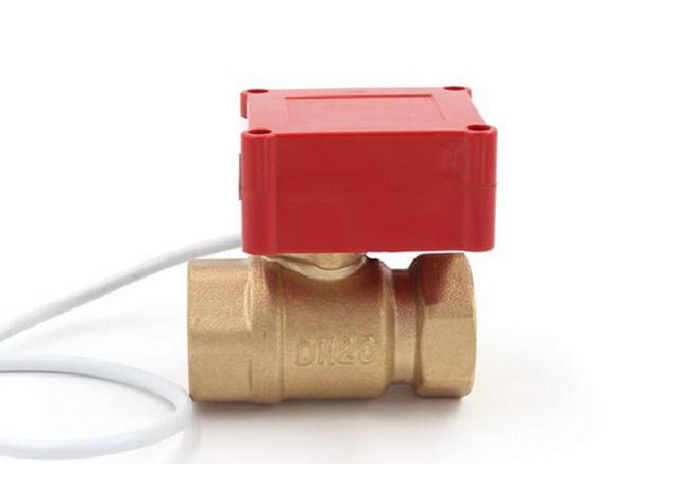

DC12V ingepaste Streek het Verwarmen Kleppen, HVAC-Vloer die de Kogelklep van het 3 Maniermessing verwarmen

3 de streek van de manierdraad het verwarmen kleppen, de kleppen van de streekcontrole voor hVAC, vloer het verwarmen



Productomschrijving



Samen met thermostaten, realiseren de kleppen van de streekcontrole het verwarmen strekencontrole door de waterstroom in uw vloer verwarmingssystemen te regelen. Onze volledige lijn van het verwarmen van controlekogelkleppen is beschikbaar bij DN15 aan DN32, en vele verschillende havens van de draadverbinding. Zij kunnen gebruikt voor warm waterdatatransportbesturingen, prioritaire het in zones onderver*delen verspreiders, of ventilatorcontroles, centrale verwarming en het koelen systemen.



Eigenschappen

1. Extreme lange de dienstlevensduur;

2. De handopheffing, de klep kan worden in werking gesteld wanneer stroomuitval;

3. Miniafmeting en positieindicator

4. Goede het verzegelen prestaties, IP65-bijlage



Toepassing

Voordelen

• Het lichaam van de Sturdayklep met redelijk structuurontwerp, en beste te gebruiken materiaal

Nr.	Van ons	Normale producten
De verbinding van de klepschacht	Viervoudige verbindingen	Dubbele verbindingen
Nootverbinding	Auto super anaërobe lijmdeklaag, het Verenigbare torsie aanhalen	Hand anaërobe lijm, ongelijk, niet het verenigbare torsie aanhalen
Verbinding tussen kleplichaam en huisvesting	Verbindingsgroef	niets
Torsie	Regelmatig en licht	Zwaar, niet constant
Drainage	Ja	niets



Technische gegevens

Model	20P-1.0A
Het werkampère (mA)	Maximum 80
Bescherming	IP65
Macht (w)	<2>
Stel Druk (Mpa) in werking	PN10
Torsie (NM)	2
Diawaaier	DN8-32 (rechtstreeks); Dn15-20 (T-stuk, met drie richtingen)
Open/dicht (s)	Rechtstreeks: < 7s="">
Het werkvolt. (v)	DC3-6V, DC12V
Media temperaturen (℃)	0-90
Controle	CR01, CR02, CR05

Het materiaal van het kleplichaam	Verbindingshaven	Diameter	D	L	H	W
			(mm)			(Kg)
Messing	Beide vrouwelijke draad volledige diameter	DN8	8	46	31	0,232
		DN10	8	46	31	0,231
		DN15	15	57	38	0,308
		DN20	15	66	38	0,389
		DN25	20	72	47	0,478
	3-way verticaal	DN15	12	63	49	0,31
		DN20	15	66	53	0,367
	Vrouwelijk-mannelijke draad	DN15	15	63	38	0,307
		DN20	15	66	38	0,337
		DN32	20	76	50	0,569
	Beide mannelijke draad	DN15	15	68	38	0,299



Bedradingsopties

• Twee draden en omgekeerde polariteit (DC3-6V/DC12V)

1. Het verbinden SW om TE OPENEN, de klep opent, krijgend de positie, automatisch macht weg, de klep blijft volledig open positie

2. De verbinding SW aan DICHT, de dichte klep, krijgend de positie, automatisch macht weg, de klep blijft zij (volledig) gesloten passenpositie

• Drie draden en twee controlepunten (DC3-6V/DC12V/DC24V)

1. Het verbinden SW om TE OPENEN, de klep opent, krijgend de positie, automatisch macht weg, de klep blijft volledig open positie

2. De verbinding SW aan dicht GESLOTEN, de klep die, de positie, automatisch macht krijgen weg, de klep blijft zij (volledig) gesloten passenpositie

Nota: AC24V/AC220V kan slechts voor 50K-reeks elektrische kleppen worden gebruikt

• Drie draden en één controlepunt (DC3-6V/12V)

1. Het verbinden SW, de klep opent, krijgend de positie, automatisch macht weg, thevalve blijft volledig open positie

2. Losmakend SW, blijft de klep die dicht, de positie krijgen, automatisch macht weg, de klep zij (volledig) gesloten passenpositie

Nota: Wanneer de macht gelijkstroom-voltage is en de Rode Draden „+“ is, is de Blauwe draad „—“

• Twee draden en macht van terugkeer (DC3-6V/ADC9-24V/AC220V)

1. SW het verbinden, de open klep, wordend de positie en de macht weg automatisch, de klep blijven volledig open/dichte positie

2. SW dicht het losmaken, de klep, wordend de positie en de macht weg automatisch, de klep blijven volledig open/dichte positie

• De vijf dradenmicro conntroller met signaal koppelt terug (DC3-6V/12V)

1. Het verbinden SW en OPEN, de klep opent, krijgend de output van de positie groene draad het OLS-signaal, de controlemechanismetests het signaal OLS, SW met EINDE, de klepeinden verbindt en blijft volledig open positie

2. Het verbinden SW en SLUIT, de dicht klep die, de output van de positie rode draad het krijgen CLS-signaal, de controlemechanismetests het signaal CLS, SW met EINDE, de klepeinden verbindt en volledig dichte positie blijft,

Nota: Gelieve te zorgen de signaaldraden „rood“ ervoor, wordt „zwart“ en „groen“ eerst verbonden, dan verbind de „gele“ machtsdraden en „blauw“.
