Plaats van herkomst: | China |
---|---|
Merknaam: | Runpaq |
Certificering: | CE |
Modelnummer: | 60p-T2-15 |
Min. bestelaantal: | 50 stukken |
Prijs: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Verpakking Details: | doos + maste karton + pallet |
Levertijd: | 15-21 dagen |
Betalingscondities: | L/C, T/T, D/A, D/P, Western Union |
Levering vermogen: | 200000 reeksen/maand |
Diameter: | De volledige diameter of vermindert haven: DN8-32 | Het werkdruk: | 10bar/Mpa PN10/1,0/150 psi |
---|---|---|---|
het werkstroom: | <80 mA=""> | Voltage: | DC5V/DC12-24V/AC85-230V/AC220V |
Torsie: | 6 NM | Open/Dichte tijd: | < 5="" seconds=""> |
Productnaam: | vloerverwarming gemotoriseerde klep; vloerverwarmingszoneklep | Toepassing: | En HVAC, Hydronic die, boiler, geotheramal systemen met water bronwarmtepompen verwarmen koelen |
Hoog licht: | 2 haven gemotoriseerde klep,pN10 2 haven gemotoriseerde klep,Gemotoriseerde Kogelklep |

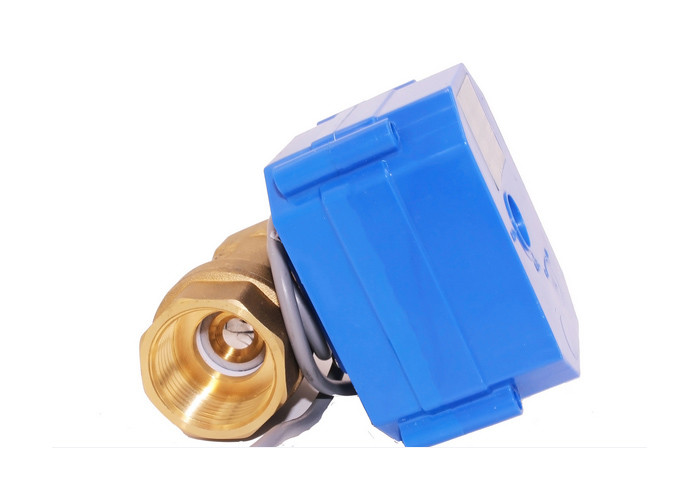

2 havenstreek het verwarmen kleppen voor het materiaal van het de kleplichaam van de boilerstreek: messing, PN10
Productomschrijving

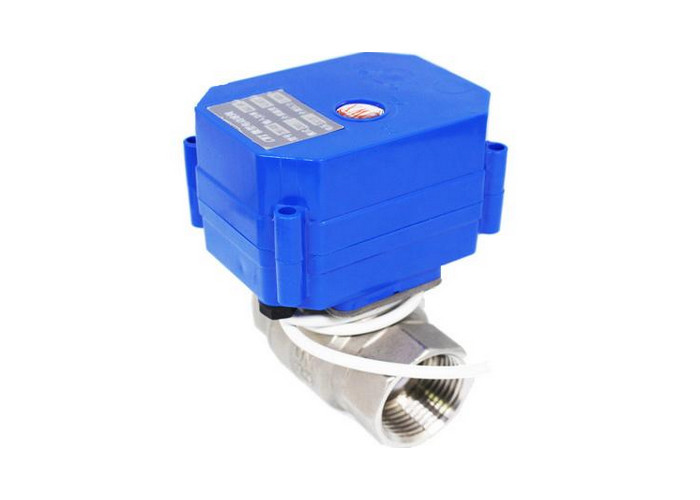

Deze mini gemotoriseerde kogelklep is bedoeld om in gesloten slechts kringen worden gebruikt. Onze klep van de streekcontrole is een waaier van tweerichtings gemotoriseerde streekklep, die met motoractuator voor gebruik in verwarmend en koelsysteem is. Het messing of de roestvrije kogelklep zijn beschikbaar in DN15-32, PN10 met draadverbinding. Actuator wordt gecontroleerd door 2 puntsignaal en voor on/off functie geadviseerd, beschikbaar voor de voeding van 230V AC, van 50/60Hz of gelijkstroom-.
Eigenschappen
Toepassing
Voordelen
Nr. | Van ons | Normale producten |
De verbinding van de klepschacht | Viervoudige verbindingen | Dubbele verbindingen |
Nootverbinding | Auto super anaërobe lijmdeklaag, het Verenigbare torsie aanhalen | Hand anaërobe lijm, ongelijk, niet het verenigbare torsie aanhalen |
Verbinding tussen kleplichaam en huisvesting | Verbindingsgroef | niets |
Torsie | Regelmatig en licht | Zwaar, niet constant |
Drainage | Ja | niets |
Technische gegevens
Model | 60P |
Het werkampère (mA) | Max100mA (CR04 behalve Max150mA) |
Bescherming | IP65 |
Macht (w) | <5> |
Stel Druk (Mpa) in werking | PN10 |
Torsie (NM) | 6 |
Diawaaier | DN8-32 |
Open/dicht (s) | < 8s=""> |
Het werkvolt. (v) | DC3-6V, DC12V, AC/DC9-24V, AC220V, AC85-265V |
Media temperaturen (℃) | 0-90 |
Controle | CR01, CR02, CR02+, CR03, CR03A, CR03T, CR04 CR05, CR06 |
Het materiaal van het kleplichaam | Verbindingshaven | Diameter | D | L | H | W |
(mm) | (Kg) | |||||
Messing | Beide vrouwelijke draad volledige diameter | DN8 | 8 | 46 | 31 | 0,402 |
DN15 | 15 | 57 | 38 | 0,478 | ||
DN20 | 20 | 71 | 45 | 0,559 | ||
DN25 | 23.5 | 72 | 49 | 0,648 | ||
Beide vrouwelijke verminderde diameter | DN10 | 8 | 46 | 31 | 0,401 | |
DN20 | 15 | 66 | 38 | 0,493 | ||
DN25 | 20 | 72 | 47 | 0,653 | ||
DN32 | 25 | 86 | 60 | 0,865 | ||
3 manierverticaal | DN15 | 12 | 63 | 49 | 0,48 | |
DN20 | 15 | 66 | 53 | 0,537 | ||
CPVC | Beide mannelijke draad | DN15 | 15 | 60 | 47 | 0,357 |
DN20 | 20 | 72 | 51 | 0,385 | ||
Messing | 3-way horizontaal | DN8 | 6 | 52.6 | 39 | 24.5 |
DN15 | 12 | 72 | 55 | 39 | ||
DN20 | 15 | 86 | 63.5 | 44 | ||
DN25 | 15 | 97 | 68.5 | 43.5 |
Bedradingsopties
1. Het verbinden SW om TE OPENEN, de klep opent, krijgend de positie, automatisch macht weg, de klep blijft volledig open positie
2. De verbinding SW aan DICHT, de dichte klep, krijgend de positie, automatisch macht weg, de klep blijft zij (volledig) gesloten passenpositie
1. Het verbinden SW om TE OPENEN, de klep opent, krijgend de positie, automatisch macht weg, de klep blijft volledig open positie
2. De verbinding SW aan dicht GESLOTEN, de klep die, de positie, automatisch macht krijgen weg, de klep blijft zij (volledig) gesloten passenpositie
Nota: AC24V/AC220V kan slechts voor 50K-reeks elektrische kleppen worden gebruikt
1. Het verbinden SW om TE OPENEN, de klep opent, krijgend de positie en automatisch blijft de macht weg, de klep
volledig open positie
2. Losmakend SW aan DICHT, het klepsluiten, die de positie en automatisch de macht worden weg, blijft de klep volledig dichte positie
Nota: Aangezien macht-weg en de klep automatisch terugkeer zal zijn, en RD/G (B) /Y (B) 3 draden kunnen niet zijn macht- samen klepbrandkast te houden
1. Het verbinden SW, de klep opent, krijgend de positie, automatisch macht weg, de klep blijft volledig open positie
2. Losmakend SW, blijft het klepsluiten, die de positie krijgen, automatisch macht weg, de klep volledig dichte positie
Nota: Wanneer de macht gelijkstroom-voltage is en de Rode Draden „+“ is, is de Blauwe draad „—“
1. SW1 open, open blijft SW2, klep volledige dicht, krijgend de positieklep volledig dichte positie
2. SW1 dicht, open opent SW2, klep 30 graad, blijft het krijgen van de positieklep open 30 graadpositie
3. SW2 dicht, open opent SW1, klep 60 graad, blijft het krijgen van de positieklep open 60 graadpositie
4. SW1 dicht, dichte blijft SW2, volledig open klep, krijgend de positieklep volledig open positie
1. Het verbinden SW, de klep opent, krijgend de positie, automatisch macht weg, de klep blijft volledig open positie
2. Losmakend SW, blijft de klep die dicht, de positie krijgen, automatisch macht weg, de klep volledig dichte positie
1. SW het verbinden, de open klep, wordend de positie en de macht weg automatisch, de klep blijven volledig open/dichte positie
2. SW dicht het losmaken, de klep, wordend de positie en de macht weg automatisch, de klep blijven volledig open/dichte positie
1. Het verbinden SW en OPEN, de klep opent, krijgend de output van de positie groene draad het OLS-signaal, de controlemechanismetests het signaal OLS, SW met EINDE, de klepeinden verbindt en blijft volledig open positie
2. Het verbinden SW en SLUIT, de dicht klep die, de output van de positie rode draad het krijgen CLS-signaal, de controlemechanismetests het signaal CLS, SW met EINDE, de klepeinden verbindt en volledig dichte positie blijft,
Nota: Gelieve te zorgen de signaaldraden „rood“ ervoor, wordt „zwart“ en „groen“ eerst verbonden, dan verbind de „gele“ machtsdraden en „blauw“
