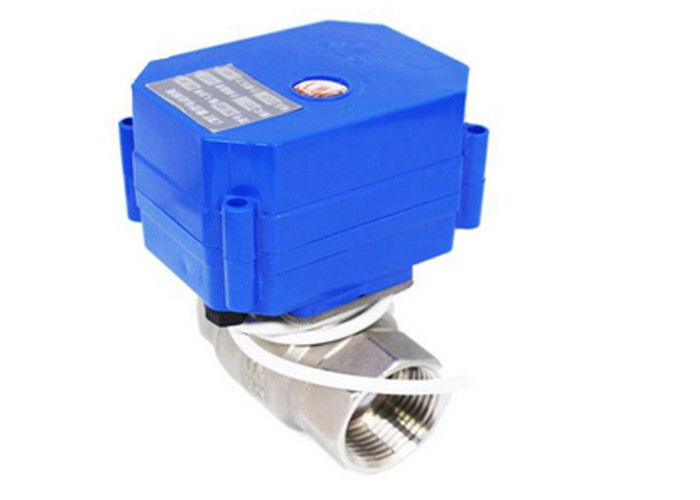

DN15 de Klep van de centrale verwarmingstreek, de Klep van de Twee Havenstreek met gelijkstroom-Actuator Motor

centrale streek het verwarmen kleppen met 2 haven gemotoriseerde klep/gelijkstroom-actuator motor, dN15



Productomschrijving

De streekkleppen op centrale verwarming en het koelen systemen, het verwarmen boilers, het controleert warm waterhitte of koud water. In alle gevallen, wanneer de klep van de streekcontrole volledig open is, vertelt een „eindschakelaar“ binnen de klep de verspreider van het verwarmingssysteem beginnen werkend, veroorzakend warm water om door de streek te vloeien.

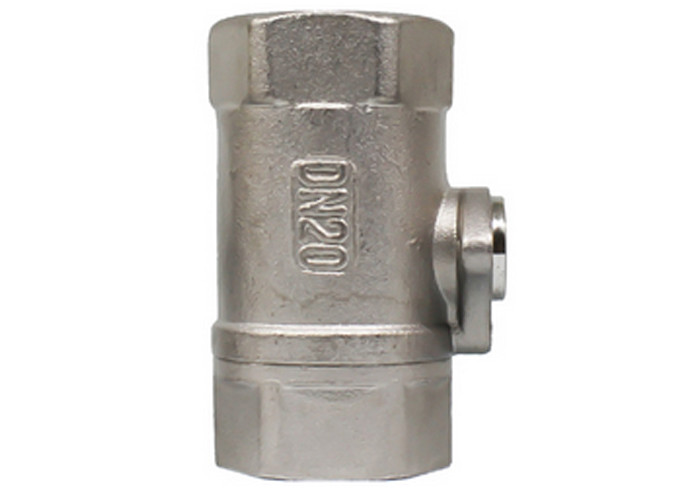

Onze klep van de streekcontrole is een waaier van tweerichtings gemotoriseerde streekklep, die met motoractuator voor gebruik in verwarmend en koelsysteem is. Het messing of de roestvrije kogelklep zijn beschikbaar in DN15-32, PN10 met draadverbinding. Actuator wordt gecontroleerd door 2 puntsignaal en voor on/off functie geadviseerd, beschikbaar voor de voeding van 230V AC, van 50/60Hz of gelijkstroom-.

Eigenschappen

• De metaalversnellingsbak en het ontwerp van het metaaltoestel, met geringe geluidssterkte, presteren betrouwbaar
• Lange levensduur: meer dan 100000 cirkels
• Het elektrische grens en van de machinesgrens nauwkeurig gevestigde ontwerp, vermijdt onophoudelijk in werking gesteld toestel.
• Mufti-hoek assembleren, gemakkelijk te installeren
• De structuur van de vlotterbal, geen lekkage, vooral geschikt voor zware verontreinigingsvoorwaarden.
• Kan in de ruimte van het boilerwater, goede substitutie voor solenoïdeklep werken



Toepassing

Voordelen

• Het lichaam van de Sturdayklep met redelijk structuurontwerp, en beste te gebruiken materiaal

Nr.	Van ons	Normale producten
De verbinding van de klepschacht	Viervoudige verbindingen	Dubbele verbindingen
Nootverbinding	Auto super anaërobe lijmdeklaag, het Verenigbare torsie aanhalen	Hand anaërobe lijm, ongelijk, niet het verenigbare torsie aanhalen
Verbinding tussen kleplichaam en huisvesting	Verbindingsgroef	niets
Torsie	Regelmatig en licht	Zwaar, niet constant
Drainage	Ja	niets



Technische gegevens

Model	60P
Het werkampère (mA)	Max100mA (CR04 behalve Max150mA)
Bescherming	IP65
Macht (w)	<5>
Stel Druk (Mpa) in werking	PN10
Torsie (NM)	6
Diawaaier	DN8-32
Open/dicht (s)	< 8s="">
Het werkvolt. (v)	DC3-6V, DC12V, AC/DC9-24V, AC220V, AC85-265V
Media temperaturen (℃)	0-90
Controle	CR01, CR02, CR02+, CR03, CR03A, CR03T, CR04 CR05, CR06



Bedradingsopties

• Twee draden en omgekeerde polariteit (DC3-6V/DC12V/DC24V)

1. Het verbinden SW om TE OPENEN, de klep opent, krijgend de positie, automatisch macht weg, de klep blijft volledig open positie

2. De verbinding SW aan DICHT, de dichte klep, krijgend de positie, automatisch macht weg, de klep blijft zij (volledig) gesloten passenpositie

• Drie draden en twee controlepunten (DC3-6V/DC12V/DC24V)

1. Het verbinden SW om TE OPENEN, de klep opent, krijgend de positie, automatisch macht weg, de klep blijft volledig open positie

2. De verbinding SW aan dicht GESLOTEN, de klep die, de positie, automatisch macht krijgen weg, de klep blijft zij (volledig) gesloten passenpositie

Nota: AC24V/AC220V kan slechts voor 50K-reeks elektrische kleppen worden gebruikt

• drie wires&failsafe/power-van terugkeer (DC9-24V)

1. Het verbinden SW om TE OPENEN, de klep opent, krijgend de positie en automatisch blijft de macht weg, de klep

volledig open positie

2. Losmakend SW aan DICHT, het klepsluiten, die de positie en automatisch de macht worden weg, blijft de klep volledig dichte positie

Nota: Aangezien macht-weg en de klep automatisch terugkeer zal zijn, en RD/G (B) /Y (B) 3 draden kunnen niet zijn macht- samen klepbrandkast te houden

• drie draden één puntcontrole (DC3-6V/ADC9-24V/AC220V)

1. Het verbinden SW, de klep opent, krijgend de positie, automatisch macht weg, de klep blijft volledig open positie

2. Losmakend SW, blijft het klepsluiten, die de positie krijgen, automatisch macht weg, de klep volledig dichte positie

Nota: Wanneer de macht gelijkstroom-voltage is en de Rode Draden „+“ is, is de Blauwe draad „—“

• bedradingsdiagram (regelbare hoek) (DC9-24V)

1. SW1 open, open blijft SW2, klep volledige dicht, krijgend de positieklep volledig dichte positie

2. SW1 dicht, open opent SW2, klep 30 graad, blijft het krijgen van de positieklep open 30 graadpositie

3. SW2 dicht, open opent SW1, klep 60 graad, blijft het krijgen van de positieklep open 60 graadpositie

4. SW1 dicht, dichte blijft SW2, volledig open klep, krijgend de positieklep volledig open positie

• bedradingsdiagram (regelbare hoek) (DC9-24V)

1. Het verbinden SW, de klep opent, krijgend de positie, automatisch macht weg, de klep blijft volledig open positie

2. Losmakend SW, blijft de klep die dicht, de positie krijgen, automatisch macht weg, de klep volledig dichte positie

• bedradingsdiagram (twee draden en faalveilig/macht-van terugkeer) (DC3-6V/ADC9-24V/AC220V)

1. SW het verbinden, de open klep, wordend de positie en de macht weg automatisch, de klep blijven volledig open/dichte positie

2. SW dicht het losmaken, de klep, wordend de positie en de macht weg automatisch, de klep blijven volledig open/dichte positie

• vijf draden het micro- controlemechanisme met signaal koppelt terug (DC3-6V/12V/24V)

1. Het verbinden SW en OPEN, de klep opent, krijgend de output van de positie groene draad het OLS-signaal, de controlemechanismetests het signaal OLS, SW met EINDE, de klepeinden verbindt en blijft volledig open positie

2. Het verbinden SW en SLUIT, de dicht klep die, de output van de positie rode draad het krijgen CLS-signaal, de controlemechanismetests het signaal CLS, SW met EINDE, de klepeinden verbindt en volledig dichte positie blijft,

Nota: Gelieve te zorgen de signaaldraden „rood“ ervoor, wordt „zwart“ en „groen“ eerst verbonden, dan verbind de „gele“ machtsdraden en „blauw“
