Plaats van herkomst: | China |
---|---|
Merknaam: | Runpaq |
Certificering: | NSF |
Modelnummer: | 77c-dn50-2 |
Min. bestelaantal: | 50 stukken |
Prijs: | USD6/piece (50-500 pieces), USD4/piece (>500 pieces) |
Verpakking Details: | karton + pallet |
Levertijd: | 15-21 dagen |
Betalingscondities: | T/T, L/C, D/A, D/P, Western Union |
Levering vermogen: | 20000 reeksen/maand |
Stijl: | de gegroefte montage van de eindpijp | Druk: | 1200 psi/83 bar |
---|---|---|---|
Diameter: | DN25-DN1200, 1“ - 48“ | Pakking: | EPDM |
Bout & noot: | ss304 | Huisvestingsmateriaal: | SS304, 316, 316L, 2205 duplex, super duplex 2507, heet ondergedompeld gegalvaniseerd kneedbaar ijzer |
Model: | 77C-DN25 | Toepassing: | UF/het plan van RO/van de Waterzuiveringsinstallatie, landleachet |
Vorm: | recht, gelijke | Productnaam: | gegroefte montage, gegroefte flexibele koppeling |
Hoog licht: | SS304 stijve Koppelingen Gegroefte Pijpmontage,Gegroefte de Pijpmontage van EPDM Pakking,45 Elleboog Gegroefte Pijpmontage |
stijve koppelingen voor pijp het toetreden, 45 elleboog, gegroefte pijpmontage
Beschrijving

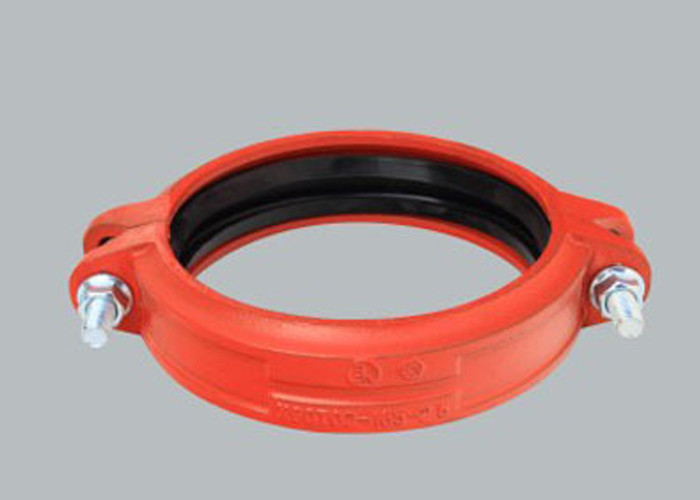

De gegroefte koppelingen, bestaat uit flexibele koppeling en stijve koppeling. Zij worden ontworpen voor aansluiten het gegroefte pijpsysteem. Aangezien een gegroefte pijp/de pijpmontage verbinden, worden de stijve koppelingen vervaardigd om met gegroefte pipee samen te verbinden, zodat geen relatieve motie tussen hen voorkomt. De stijve groefkoppelingen worden toegepast wanneer de nauwkeurige groepering van twee schachten/de gegroefte pijp wordt vereist. Als de significante radiale of asverkeerde opstelling hoog voorkomt kunnen de spanningen voortvloeien wat tot vroege mislukking kan leiden.
Specificaties
Snelle verbindingen die materialen huisvesten:
Nylon, andere samenstelling, kunststof op eisen.
Bolts&Nuts:
Rubberpakkingen of verbindingen:
De pakkingsverbindingen wordt c-gevormd, gemaakt van standaardpakking EPDM (diene van het ethyleenpropyleen monomeer) voor koud water, warm water, zeldzame zure, olievrije lucht en veelvoudig chemisch product (- 50~150). Het is niet geschikt voor middel zoals aardolie
Gegevensblad
Nominaal grootte |
Pijp OD |
Druk classificatie |
Pijpeind scheiding |
Afmetingen | ||
A | B | C | ||||
mm | mm | psi | mm | mm | mm | mm |
in | in | bar | in | in | in | in |
25 1 |
33.4 1,315 |
300 20.67 |
0-1.6 0-0.06 |
54 2,126 |
94 3,701 |
42 1,654 |
32 1.25 |
42.20 1,660 |
300 20.67 |
0-1.6 0-0.06 |
63 2,480 |
103 4,055 |
44 1,732 |
40 1.5 |
48.30 1,900 |
300 20.67 |
0-1.6 0-0.06 |
70 2,756 |
112 4,409 |
44 1,732 |
50 2 |
60.30 2,375 |
300 20.67 |
0-1.6 0-0.06 |
82 3,228 |
124 4,882 |
44 1,732 |
65 2.5 |
73.00 2,875 |
300 20.67 |
0-1.6 0-0.06 |
96 3,780 |
148 5,827 |
44 1,732 |
65 | 76.10 3,000 |
300 20.67 |
0-1.6 0-0.06 |
100 3,937 |
152 5,984 |
44 1,732 |
80 3 |
88.90 3,500 |
300 20.67 |
0-1.6 0-0.06 |
113 4,449 |
166 6,535 |
44 1,732 |
100 4 |
114.3 4,500 |
300 20.67 |
0-3.2 0-0.13 |
140 5,512 |
193 7,598 |
48 1,890 |
125 5 |
141.3 5,563 |
300 20.67 |
0-3.2 0-0.13 |
167 6,575 |
222 8,740 |
50 1,969 |
150 6 |
168.3 6,625 |
300 20.67 |
0-3.2 0-0.13 |
196 7,717 |
252 9,921 |
55 2,165 |
200 8 |
219.10 8,625 |
300 20.67 |
0-3.2 0-0.13 |
314 12,362 |
377 14.83 |
60 2,362 |
250 10 |
273.00 10.75 |
300 20.67 |
0-3.2 0-0.13 |
314 12,362 |
377 14,843 |
50 2,363 |
300 12 |
323.90 12.75 |
300 20.67 |
0-3.2 0-0.13 |
366 14,409 |
435 17,126 |
64 2,520 |
Toepassingen
Schoon water | Omgekeerde osmose | RO systeem, Ultrafiltratie | UF systeem, zeewaterontzilting, |
Afvalwater | Waterbehandeling, waterzuiveringsinstallatie, zeewaterontzilting, de installatie van de aftakkingsbehandeling |
Het gegroefte door buizen leiden | Brandbeveiliging, industriële bouw, maritiem, mijnbouw, olie, gas en chemisch, machtsgeneratie |

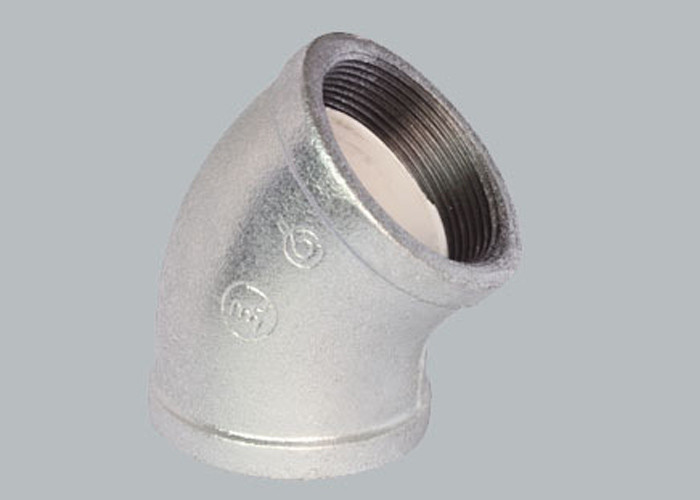

Pijpmontage
Concurrentievoordeel
Gegoten Procesontwerp langs door Castsoft CAD en CAE
Strikte Productieprocesbeheersing
Kwaliteitscontrole van het Gietende Materiaal
Metaal Materieel Laboratorium voor test van samenstellings, metallographic & mechanisch bezit
Perfecte apperance
Strikte test standaardnaleving aan UL213 en FM1920
Strikte norm voor het verzegelen pakkingenproductie en materiële test.
