Plaats van herkomst: | China |
---|---|
Merknaam: | Runpaq |
Certificering: | NSF |
Modelnummer: | T-stuk-1 |
Min. bestelaantal: | 50 stukken |
Verpakking Details: | karton + pallet |
Levertijd: | 15-21 dagen |
Betalingscondities: | T/T, L/C, D/A, D/P, Western Union |
Levering vermogen: | 20000 reeksen/maand |
Stijl: | de gegroefte montage van de eindpijp | Druk: | 1200 psi/83 bar |
---|---|---|---|
Diameter: | DN25-DN1200, 1“ - 48“ | Pakking: | EPDM |
Bout & noot: | ss304 | Huisvestingsmateriaal: | SS304, 316, 316L, 2205 duplex, super duplex 2507, heet ondergedompeld gegalvaniseerd kneedbaar ijzer |
Model: | 77C-DN25 | Toepassing: | UF/het plan van RO/van de Waterzuiveringsinstallatie, landleachet |
Vorm: | recht, gelijke | Productnaam: | gegroefte montage, gegroefte flexibele koppeling |
Hoog licht: | Pn16 Montage van de Verbindingen de T-stuk Gegroefte Pijp,Gegroefte Pijpmontage DN1200,SS304 huisvesting Gegroefte Pijpmontage |

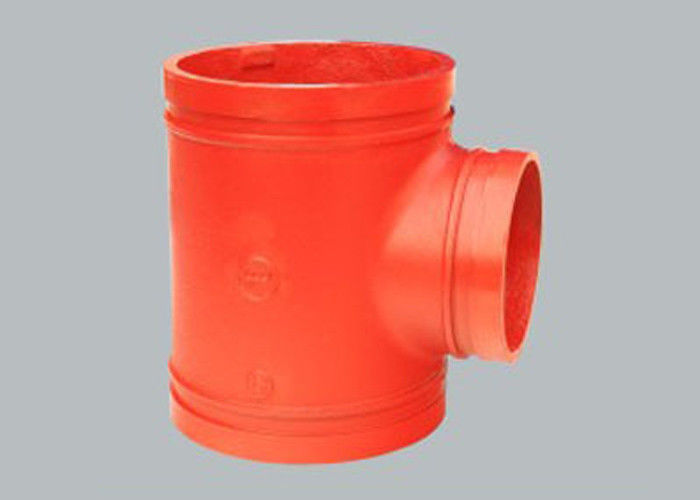

De gegroefte pijpmontage, het T-stuk van pijpverbindingen, verbindt: gegroefte buis, pn16
Beschrijving
Het gegalvaniseerde ijzer, roestvrij staal, nylon gegroefte koppelingsklem kan zijn: flexibele koppelingen, of stijve koppelingen. De victaulic type flexibele koppelingen worden ontworpen om de gegroefte pijpsystemen aan te sluiten. Om te functioneren aangezien de gegroefte pijp/de schakelaar verbinden van de pijpmontage, worden de stijve koppelingen ontworpen om de gegroefte pijpen onderling te verbinden zodat er geen relatieve motie tussen hen is. De stijve groefkoppelingen worden algemeen toegepast wanneer de nauwkeurige groepering van de twee gegroefte pijpen/de schachten wordt vereist. De significante radiale of asverkeerde opstelling kan hoge spanning veroorzaken en tot voorbarige mislukking leiden. Goed, een flexibele cou; ings creeer flexibele verbindingen, en de componenten kunnen enkele torsiemacht door interactie verliezen.
Specificaties
Snelle verbindingen die materialen huisvesten:
Nylon, andere samenstelling, kunststof op eisen.
Bolts&Nuts:
Rubberpakkingen of verbindingen:
De pakkingsverbindingen wordt c-gevormd, gemaakt van standaardpakking EPDM (diene van het ethyleenpropyleen monomeer) voor koud water, warm water, zeldzame zure, olievrije lucht en veelvoudig chemisch product (- 50~150). Het is niet geschikt voor middel zoals aardolie
Gegevensblad
Nominaal grootte |
Pijp OD |
Druk classificatie |
Pijpeind scheiding |
Afmetingen | ||
A | B | C | ||||
mm | mm | psi | mm | mm | mm | mm |
in | in | bar | in | in | in | in |
25 1 |
33.4 1,315 |
300 20.67 |
0-1.6 0-0.06 |
54 2,126 |
94 3,701 |
42 1,654 |
32 1.25 |
42.20 1,660 |
300 20.67 |
0-1.6 0-0.06 |
63 2,480 |
103 4,055 |
44 1,732 |
40 1.5 |
48.30 1,900 |
300 20.67 |
0-1.6 0-0.06 |
70 2,756 |
112 4,409 |
44 1,732 |
50 2 |
60.30 2,375 |
300 20.67 |
0-1.6 0-0.06 |
82 3,228 |
124 4,882 |
44 1,732 |
65 2.5 |
73.00 2,875 |
300 20.67 |
0-1.6 0-0.06 |
96 3,780 |
148 5,827 |
44 1,732 |
65 | 76.10 3,000 |
300 20.67 |
0-1.6 0-0.06 |
100 3,937 |
152 5,984 |
44 1,732 |
80 3 |
88.90 3,500 |
300 20.67 |
0-1.6 0-0.06 |
113 4,449 |
166 6,535 |
44 1,732 |
100 4 |
114.3 4,500 |
300 20.67 |
0-3.2 0-0.13 |
140 5,512 |
193 7,598 |
48 1,890 |
125 5 |
141.3 5,563 |
300 20.67 |
0-3.2 0-0.13 |
167 6,575 |
222 8,740 |
50 1,969 |
150 6 |
168.3 6,625 |
300 20.67 |
0-3.2 0-0.13 |
196 7,717 |
252 9,921 |
55 2,165 |
200 8 |
219.10 8,625 |
300 20.67 |
0-3.2 0-0.13 |
314 12,362 |
377 14.83 |
60 2,362 |
250 10 |
273.00 10.75 |
300 20.67 |
0-3.2 0-0.13 |
314 12,362 |
377 14,843 |
50 2,363 |
300 12 |
323.90 12.75 |
300 20.67 |
0-3.2 0-0.13 |
366 14,409 |
435 17,126 |
64 2,520 |
Toepassingen
Schoon water | Omgekeerde osmose | RO systeem, Ultrafiltratie | UF systeem, zeewaterontzilting, |
Afvalwater | Waterbehandeling, waterzuiveringsinstallatie, zeewaterontzilting, de installatie van de aftakkingsbehandeling |
Het gegroefte door buizen leiden | Brandbeveiliging, industriële bouw, maritiem, mijnbouw, olie, gas en chemisch, machtsgeneratie |
Pijpmontage
Concurrentievoordeel
Gegoten Procesontwerp langs door Castsoft CAD en CAE
Strikte Productieprocesbeheersing
Kwaliteitscontrole van het Gietende Materiaal
Metaal Materieel Laboratorium voor test van samenstellings, metallographic & mechanisch bezit
Perfecte apperance
Strikte test standaardnaleving aan UL213 en FM1920
Strikte norm voor het verzegelen pakkingenproductie en materiële test.
