Plaats van herkomst: | China |
---|---|
Merknaam: | Runpaq |
Certificering: | NSF |
Modelnummer: | 77c-dn50-6 |
Min. bestelaantal: | 50 stukken |
Verpakking Details: | karton + pallet |
Levertijd: | 15-21 dagen |
Betalingscondities: | T/T, L/C, D/A, D/P, Western Union |
Levering vermogen: | 20000 reeksen/maand |
Stijl: | de gegroefte montage van de eindpijp | Druk: | 1200 psi/83 bar |
---|---|---|---|
Diameter: | DN25-DN1200, 1“ - 48“ | Pakking: | EPDM |
Bout & noot: | ss304 | Huisvestingsmateriaal: | SS304, 316, 316L, 2205 duplex, super duplex 2507, heet ondergedompeld gegalvaniseerd kneedbaar ijzer |
Model: | 77C-DN25 | Toepassing: | UF/het plan van RO/van de Waterzuiveringsinstallatie, landleachet |
Vorm: | recht, gelijke | Productnaam: | gegroefte montage, gegroefte flexibele koppeling |
Hoog licht: | Montage van de buigzaam Ijzer de Gegroefte Pijp,DN25 Montage van de reductiemiddelen de Contactdoos Gegroefte Pijp,Draad 1/2“ Gegroefte Pijpmontage |

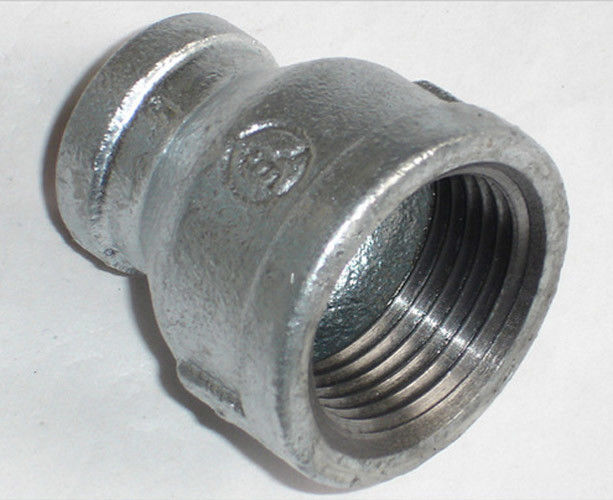

draad 1/2 van de reductiemiddelencontactdoos“, montage van de buigzaam ijzer de gegroefte pijp
De waaier groefte pijpmontage:
Wij vervaardigen een volledige lijn galvanzied de montageproducten van de ijzerpijp: uitsteeksels in verschillende lengte en diameter, van de reductiemiddelencontactdoos, Mannelijke en vrouwelijke draad, 90 graadelleboog, oversteekplaats, 45 graadelleboog. Het Beëindigen verbindt: vrouwelijke of mannelijke gegroefte draad.
Algemene beschrijving
De gegroefte koppelingsklem kan een flexibele koppeling of een stijve koppeling zijn. De victaulic type flexibele koppeling wordt ontworpen om gegroefte pijpsystemen aan te sluiten. om de rol van gegroefte pijpverbinding/de verbinding van de pijpmontage te spelen, wordt een stijve koppeling ontworpen om de gegroefte pijpen onderling te verbinden zodat er geen relatieve beweging tussen hen is. Wanneer de nauwkeurige groepering van twee gegroefte pijpen/schachten wordt vereist, worden de stijve gegroefte koppelingen gewoonlijk gebruikt. De strenge radiale of asverkeerde opstelling kan hoogte veroorzaken beklemtoont en leidt tot voorbarige mislukking.
Specificaties
Snelle verbindingen die materialen huisvesten:
Nylon, andere samenstelling, kunststof op eisen.
Bolts&Nuts:
Rubberpakkingen of verbindingen:
De pakkingsverbindingen wordt c-gevormd, gemaakt van standaardpakking EPDM (diene van het ethyleenpropyleen monomeer) voor koud water, warm water, zeldzame zure, olievrije lucht en veelvoudig chemisch product (- 50~150). Het is niet geschikt voor middel zoals aardolie
Gegevensblad
Nominaal grootte |
Pijp OD |
Druk classificatie |
Pijpeind scheiding |
Afmetingen | ||
A | B | C | ||||
mm | mm | psi | mm | mm | mm | mm |
in | in | bar | in | in | in | in |
25 1 |
33.4 1,315 |
300 20.67 |
0-1.6 0-0.06 |
54 2,126 |
94 3,701 |
42 1,654 |
32 1.25 |
42.20 1,660 |
300 20.67 |
0-1.6 0-0.06 |
63 2,480 |
103 4,055 |
44 1,732 |
40 1.5 |
48.30 1,900 |
300 20.67 |
0-1.6 0-0.06 |
70 2,756 |
112 4,409 |
44 1,732 |
50 2 |
60.30 2,375 |
300 20.67 |
0-1.6 0-0.06 |
82 3,228 |
124 4,882 |
44 1,732 |
65 2.5 |
73.00 2,875 |
300 20.67 |
0-1.6 0-0.06 |
96 3,780 |
148 5,827 |
44 1,732 |
65 | 76.10 3,000 |
300 20.67 |
0-1.6 0-0.06 |
100 3,937 |
152 5,984 |
44 1,732 |
80 3 |
88.90 3,500 |
300 20.67 |
0-1.6 0-0.06 |
113 4,449 |
166 6,535 |
44 1,732 |
100 4 |
114.3 4,500 |
300 20.67 |
0-3.2 0-0.13 |
140 5,512 |
193 7,598 |
48 1,890 |
125 5 |
141.3 5,563 |
300 20.67 |
0-3.2 0-0.13 |
167 6,575 |
222 8,740 |
50 1,969 |
150 6 |
168.3 6,625 |
300 20.67 |
0-3.2 0-0.13 |
196 7,717 |
252 9,921 |
55 2,165 |
200 8 |
219.10 8,625 |
300 20.67 |
0-3.2 0-0.13 |
314 12,362 |
377 14.83 |
60 2,362 |
250 10 |
273.00 10.75 |
300 20.67 |
0-3.2 0-0.13 |
314 12,362 |
377 14,843 |
50 2,363 |
300 12 |
323.90 12.75 |
300 20.67 |
0-3.2 0-0.13 |
366 14,409 |
435 17,126 |
64 2,520 |
Toepassingen
Schoon water | Omgekeerde osmose | RO systeem, Ultrafiltratie | UF systeem, zeewaterontzilting, |
Afvalwater | Waterbehandeling, waterzuiveringsinstallatie, zeewaterontzilting, de installatie van de aftakkingsbehandeling |
Het gegroefte door buizen leiden | Brandbeveiliging, industriële bouw, maritiem, mijnbouw, olie, gas en chemisch, machtsgeneratie |
Pijpmontage
Concurrentievoordeel
Gegoten Procesontwerp langs door Castsoft CAD en CAE
Strikte Productieprocesbeheersing
Kwaliteitscontrole van het Gietende Materiaal
Metaal Materieel Laboratorium voor test van samenstellings, metallographic & mechanisch bezit
Perfecte apperance
Strikte test standaardnaleving aan UL213 en FM1920
Strikte norm voor het verzegelen pakkingenproductie en materiële test.
